l  电机驱动开关具有自锁功能，减少操作人员劳动强度

l  软件采用全中文操作界面，可自动生成检测报告

l  可以满足极端工况下长时间工作（两块电池4个工作日）

产品介绍

◆

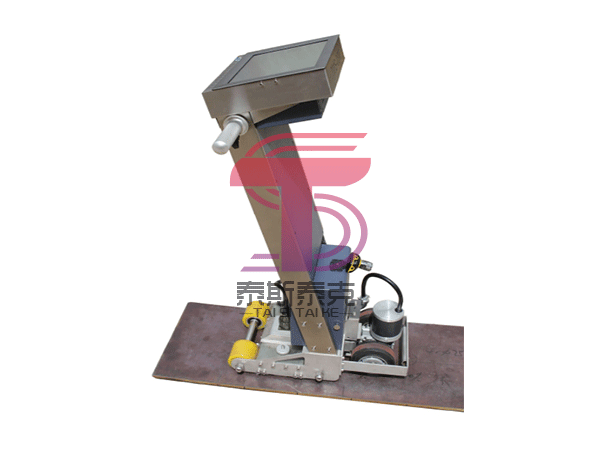

储罐漏磁检测系统，是研究人员依据新的磁检测技术，电子技术和信号处理技术而研制的新一代机、电一体化检测仪器。该检测系统的使用将改善检测人员的工作环境和减少工作强度，提高检测的速度和精度。

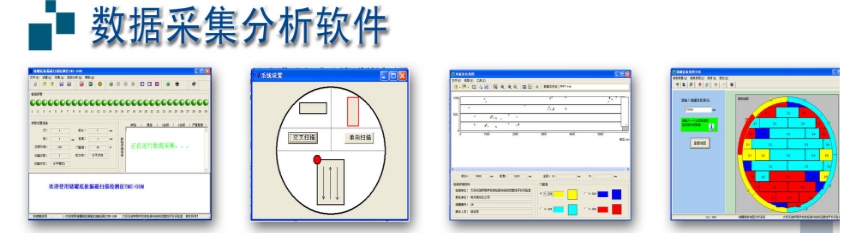

腐蚀漏磁检测系统的数据采集和分析软件是以Windows为操作平台，可以实现缺陷数据实时显示，槛值报警。软件的操作能适应快速检测的需要，图像报告功能可以自动生成详细的图形化的检测结果报告，并且可以用扫描带图的颜色来判断腐蚀缺陷的位置及其严重性。依据腐蚀漏磁检测系统提供的检测数据和扫描带图，可以准确、科学的对储罐底板和管道的腐蚀缺陷进行评价，从而能对储罐底板和管道腐蚀缺陷进行全面分析，依此制定出合适的维修和管理方案。

优势核心技术

★1、储罐底板漏磁检测仪磁化结构可以快速更换，检测12mm以下底板用小磁化结构，设备轻便，减轻劳动强度，检测15mm以上底板用大磁化结构，保证励磁检测能力，磁化结构更换时间小于1分钟。

★2、电机可以反转，设备后退行走，驱动单元可以拆卸或抬起，采用人工驱动检测，方便进入小尺寸人孔（φ≥450mm）和减少检测盲区，并可以满足极端工况下长时间工作（两块电池4个工作日）

★3、主机采用工业级无风扇嵌入式触控平板电脑，cpu N2807 双核 1.58G，内存 1333M 2GB DDR3，128G 固态硬盘 ，12.1"SVGA TFT LCD，镁铝外壳超薄设计，无风扇冷却系统，采用无运动部件存储方案，数据采集采用PC104接口。

4、储罐底板漏磁检测仪数据可以开源被第三方软件编辑。

★5、缺陷信号波形实时显示，采用波形分析，剔除伪缺陷，单次扫描后自动形成缺陷彩色带图，准确确定缺陷位置和严重程度。

★6、传感器采用梯形聚磁结构，增加检测灵敏度，传感器盒采用防撞结构，减少焊疤对设备的损坏。

技术参数

l  软件采用全中文操作界面，可自动生成检测报告，并且可以按照用户要求进行定制；

l  高灵敏度霍尔探头数60个，扫描宽度300mm

l  驱动方式：直流电机驱动或人工驱动

l  传感器阵列间距8mm，位移编码器每2mm启动一次数据采集；

l  磁化方法：永久磁铁磁化

l  检测速度：最大可以达到0.7m/s，并且检测速度可以调节

l  厚度范围：4~23mm

l  灵敏度： 4-6mm10%璧减，8-23mm20%璧减

l  穿透涂层： 可以穿透非铁磁性材料的涂层，最大涂层厚：10mm

l  离线图像报告：以彩色带图形式，确定储罐底板上缺陷的位置和严重程度，自动生成检测报告。

l  电池工作时间：2块33 Ah（安培小时）12V电池，可以保证连续工作10个小时(电机驱动)或48个小时（人工驱动）。

标准配置

◆

储罐底板漏磁扫描检测仪主机：一台

◆

储罐底板数据采集及分析软件：1份

◆

对比试块：1块

◆

大厚度磁化结构：1份

◆

罐底图形报告软件：一份

◆

充电器：一个

◆

仪器运输箱：1个

◆

两块33Ah高密充电电池

◆

仪器说明书：一张

◆

保修卡：一份
