TS-2020自动漏磁检测系统说明书
产品介绍
自动漏磁检测系统TS2020,是研究人员依据新的磁检测技术,电子技术和信号处理技术而研制的新一代机、电一体化检测仪器。该检测仪的使用将改善检测人员的工作环境和减少工作强度,提高检测的速度和精度。
自动漏磁检测系统的数据采集和分析软件是以Windows 98/2000/XP为操作平台,可以实现缺陷数据实时波形显示。软件的操作能适应快速检测的需要,图像报告功能可以自动生成详细的图形化的检测结果报告,并且可以用扫描带图的颜色来判断腐蚀缺陷的位置及其严重性。依据自动漏磁检测系统TS2020提供的检测数据和扫描带图,可以准确、科学的对储罐底板的腐蚀缺陷进行评价,从而能对储罐底板腐蚀缺陷进行全面分析,依此制定出合适的维修和管理方案。性能参数
自动漏磁检测系统TS2020的主要性能参数如下:
Ø 检测方式:遥控自动爬行扫查,最大遥控距离50米;

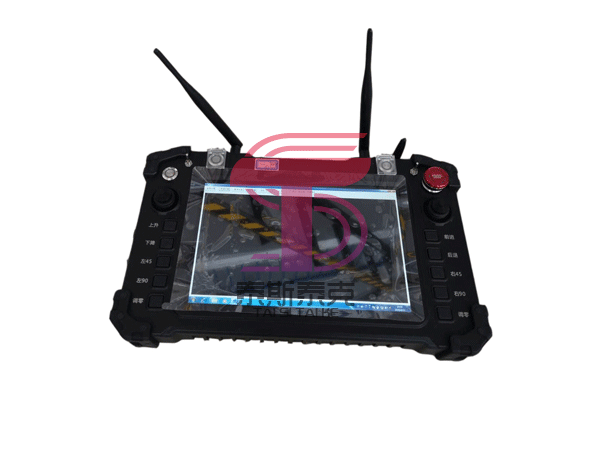

Ø 数据I/O:检测数据可以以无线WIFI方式传输至工业平板电脑;
Ø 可应用于储罐底板、储罐壁板、边缘板等;
Ø 检测条件:检测表面清洁无异物,防腐涂层厚度不大于6mm。
Ø 漏磁检测灵敏度:3-8mm板厚10%壁减,10-20mm板厚20%壁减;
Ø 扫描速度:最大扫描0.5米/秒且速度可调;
Ø 连续工作时间:单个电池盒连续工作时间不小于4小时,工作环境温度0℃以下时连续工作时间不小于3小时;

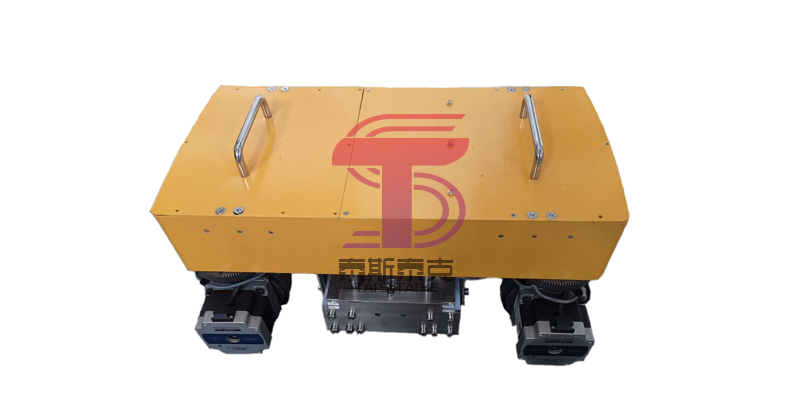

Ø 爬行方式:可进行磁力吸附,自动爬进;
Ø 探头宽度:300mm;
Ø 传感器应采用高灵敏度集成霍尔元件;
Ø 通道数:64;
Ø 提离高度:磁化器提离可调节高度0-6mm;探头提离与磁化器同步调节,并向外有0-10mm弹性浮动;
Ø 磁化器材质:钕铁硼磁铁;
Ø 防水防尘:设备采用一体化外形设计,具有防水防尘等防护性能;
Ø 软件功能:能够实现检测参数调节、标定,检测数据波形实时采集显示,数据存储与回放,检测结束后自动生成缺陷彩色带图,能够实现缺陷定位和量化。
