l  采用铰接磁化结构，可以检测钻杆管体

l  管体的检测速度达到0.7m/s，且速度可调

l  设备的稳定性能良好，4小时检测信号变化小于3dB

产品介绍

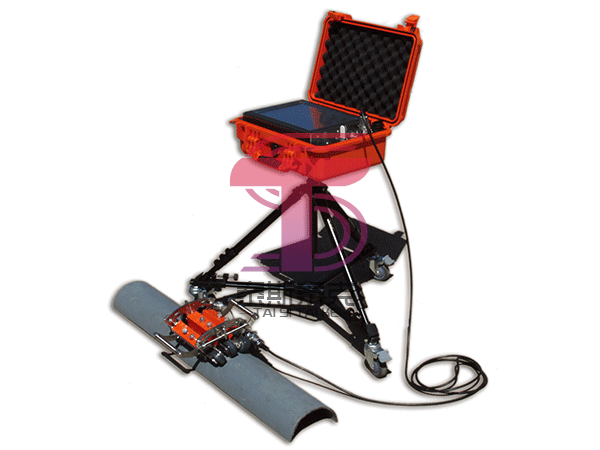

智能全便携式钻杆管体漏磁扫描检测仪TS-08A，是采用模块化设计理念，依据磁检测技术，电子技术和信号处理技术而研制的新一代检测仪器。便携式钻杆管体漏磁扫描检测仪TS-08A，可以对钻杆管体坑蚀/横向裂纹进行检测，为钻杆的维修维护提供决策依据。该仪器的使用可以提高钻杆检测的精度和速度，减低检测人员工作强度，并可根据客户要求定制仪器和软件，以满足不同的工程需求。

钻杆漏磁检测的基本原理

漏磁法检测与磁粉检测类似，也是通过检测被励磁的金属表面溢出的漏磁通，来判断缺陷是否存在。一块表面光滑无裂纹，内部无缺陷或杂夹物的铁磁性材料励磁后，其磁力线在理论上全部通过由铁磁材料构成的磁路，如图1（a）所示。若存在缺陷，由于铁磁材料与缺陷处材质的导磁率不同，缺陷处的磁阻大，在磁路中可以视为障碍物，则磁通会在缺陷处发生畸变。

技术参数

主机采用工业级无风扇嵌入式触控平板电脑，cpu N2807 双核 1.58G，内存 1333M 2GB DDR3，128G 固态硬盘 ，12.1"SVGA TFT LCD，镁铝外壳超薄设计，无风扇冷却系统，采用无运动部件存储方案，数据采集采用PC104接口。

1)        采用铰接磁化结构，可以检测钻杆管体。

2)        管体的检测速度达到0.7m/s，且速度可调。

3)        探伤的波形重复率大于90%。

4)        系统误判率小于1%，不允许出现一次漏报。

5)        传感器覆盖率≥100%，检测盲区小于150mm。

6)        设备的稳定性能良好，4小时检测信号变化小于3dB。

7)        操作原理：漏磁

8)        磁化方式：永久磁铁磁化

9)        通 道 数：30

10)     检测速度：可以调节，Vmax=0.7m/s

11)     厚度范围：4～10mm

12)     额定电压：12V

13)     灵 敏 度：20% 壁厚
